對于永磁同步電機（PMSM）而言，高頻信號注入法是一種有效的零低速無位置傳感器控制方法。然而，注入的高頻信號會帶來嚴重的可聽噪聲問題，無法滿足艦船推進等高端領域的應用要求。為此，江蘇大學電氣信息工程學院的孫明陽、和陽、邱先群、陶濤、趙文祥，在2023年第6期《電工技術學報》上撰文，提出隨機頻率三角波電壓注入無位置傳感器控制方法，解決了永磁同步電機的噪聲問題。

多相永磁電機具有高功率密度、高轉矩密度、高母線電壓利用率等優點，被廣泛應用于艦船推進等高端領域。相較于傳統的正六相電機，相移30 °的雙三相永磁同步電機（DTP-PMSM）在繞組因數、轉矩性能等方面具有更大的優勢，受到了越來越多的關注。

為了實現永磁同步電機高性能控制，電機的轉子位置信息不可或缺。轉子位置信息通常由機械安裝的位置傳感器獲得，但會增加成本和質量，降低系統可靠性。為解決這一問題，相關學者開展了無位置傳感器控制策略研究。

無位置傳感器控制可分為兩種，即適用于中高速的反電動勢或磁鏈法和適用于零低速的高頻信號注入法。高頻信號注入法根據注入坐標系不同，可分為兩相靜止坐標系下的旋轉注入法和旋轉坐標系下的脈振注入法。

此外，根據注入信號不同，又可分為正弦波注入法和方波注入法。雖然高頻信號注入法能實現零低速下的位置估計，但是會產生高頻噪聲，限制了該方法在低噪聲領域的應用。為了解決這一問題，相關學者開展了大量的研究工作。目前，降低高頻噪聲的方法可分為三類：減小注入信號幅值、調整注入信號的頻率和隨機注入。

減小注入信號幅值是降低信號注入產生的高頻噪聲最簡單直接的方法。有學者提出了一種分析模型法來選擇注入高頻電壓的幅值，以最大可接受的位置誤差來降低注入電壓幅值。然而，降低注入高頻電壓的幅值，會使得高頻響應電流信號的信噪比也隨之降低，導致估計的位置角不準確。有學者借助現場可編程門陣列（FPGA）和Delt/Sigma采樣技術實現了低注入幅值下的位置角提取，但這種方法對硬件條件要求較高。

人耳聽覺范圍為20 Hz～20 kHz，調整注入信號的頻率也可以降低噪聲的影響。有學者將注入信號頻率提高到PWM開關頻率，但高頻損耗會大大增加。有學者提出了一種低頻電流注入法，但該方法需要設計額外的控制器，結構相對復雜。有學者將注入頻率降低到50 Hz，實現了降低噪聲的效果。但是，低頻響應電流和基頻電流不容易分離，系統動態性能也較差。

隨機注入的思想來源于隨機脈寬調制，主要思路是通過隨機化頻率降低高頻噪聲。有學者提出了一種方波頻率不變、相位隨機化的注入方法。有學者提出了一種方波頻率隨開關頻率同時隨機變化的降噪方法。有學者提出了一種雙隨機注入方法，頻率與相位同時隨機變化，進一步降低了高頻噪聲。有學者提出了隨機頻率正弦波注入法以降低高頻噪聲。但是，正弦波和方波在注入頻率處的最大噪聲相對較大，難以滿足要求。

針對高頻注入法無位置傳感器控制的高頻噪聲相關問題，江蘇大學電氣信息工程學院的研究人員發表研究成果，提出了一種基于隨機頻率高頻三角波電壓注入的無位置傳感器控制方法。

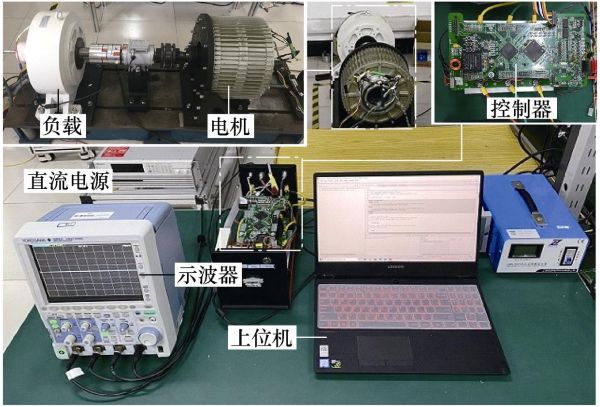

圖1 實驗平臺

該方法將三角波形式的高頻電壓信號注入到估計的轉子參考系中，降低注入頻率處的最大噪聲。此外，為了解決固定頻率注入帶來的噪聲問題，采用隨機頻率三角波注入法，拓寬了相電流的功率譜密度（PSD），降低了離散譜峰值，使得高頻噪聲降低。從感應的高頻電流中解調出轉速和位置角信息，實現低速下的無位置傳感器控制。

實驗結果表明，高頻三角波電壓注入法降低了注入頻率處的最大噪聲，且通過隨機化注入電壓的頻率，降低了高頻噪聲。同時，隨機三角波的最大噪聲也低于傳統隨機正弦波和隨機方波。

本工作成果發表在2023年第6期《電工技術學報》，論文標題為“隨機頻率三角波注入永磁同步電機無位置傳感器降噪控制”。本課題得到國家杰出青年科學基金、鎮江市重點研發計劃和江蘇省研究生科研與實踐創新計劃的支持。
