5.3.1 高頻信號發生器的組成

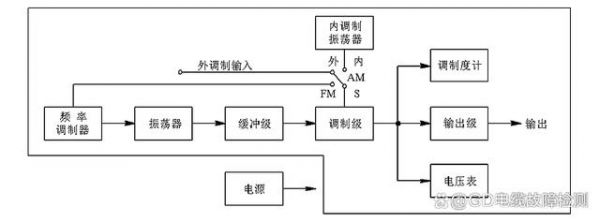

高頻信號發生器的組成框圖如圖5.7所示，主要包括振蕩器、緩沖級、調制級、輸出級、內調制振蕩器、頻率調制器、監測指示電路等。

（1）振蕩器：用于產生高頻振蕩信號，它是信號發生器的核心，信號發生器的主要工作特性大都由它決定。

（2）緩沖級：主要起隔離放大的作用，用來隔離調制級對主振級可能產生的不良影響，以保證主振級工作穩定，并將主振信號放大到一定的電平。

（3）調制級：主要完成對主振信號的調制。

圖5.7 高頻信號發生器原理框圖

（4）內調制振蕩器：供給符合調制級要求的音頻正弦調制信號。

（5）輸出級：主要由放大器、濾波器、輸出微調、輸出衰減器等組成。

（6）監測指示電路：監測指示輸出信號的載波電平和調制系數。

5.3.2 調諧信號發生器

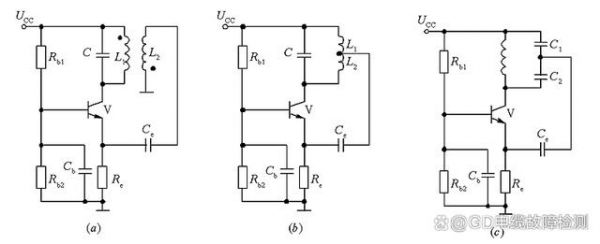

根據反饋方式，又可分為變壓器反饋式、電感反饋式（也稱電感三點式或哈特萊式）及電容反饋式（也稱電容三點式或考畢茲式）三種振蕩形式，如圖5.8所示。

圖5.8 LC振蕩器電路的三種構成形式

（a）變壓器反饋式；（b）電感三點式；（c）電容三點式。

5.3.3 合成信號發生器

（1）直接合成法分為模擬直接合成法和數字直接合成法。模擬直接合成法采用基準頻率通過諧波發生器，產生一系列諧波頻率，然后利用混頻、倍頻和分頻進行頻率的算術運算，最終得到所需的頻率； 數字直接合成法則是利用ROM和DAC結合，通過控制電路，從ROM單元中讀出數據，再進行數/模轉換，得到一定頻率的輸出波形。

（2）間接合成法則通過鎖相技術進行頻率的算術運算，最后得到所需的頻率。

1. 直接合成法

（1）模擬直接合成法

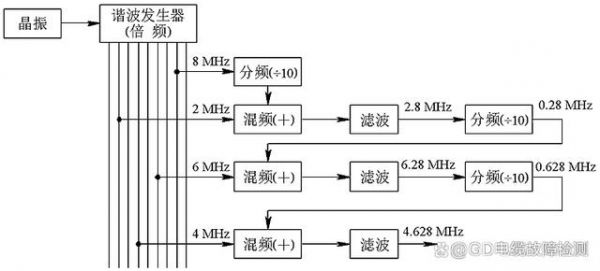

圖5.9所示為模擬直接合成法的例子直接頻率合成器的原理框圖，基準頻率源（石英晶體振蕩器）產生1 MHz基準頻率，通過諧波發生器產生2 MHz、3 MHz、…、9 MHz等諧波頻率。連同1 MHz基準頻率一起并接在縱橫制接線的電子開關上，通過電子開關取出8 MHz、2 MHz、6 MHz、4 MHz信號，再經過10分頻器（完成÷10運算），混頻器（完成加法或減法運算）和濾波器，最后產生4.628 MHz輸出信號。

圖5.9 直接頻率合成器原理框圖

（2）數字直接合成法

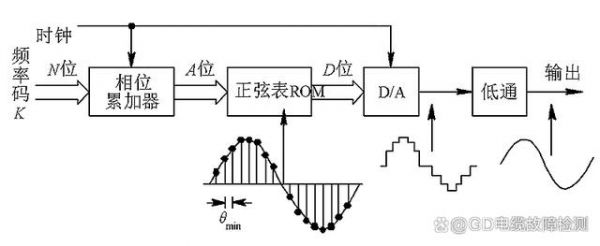

數字直接合成法又叫直接數字頻率合成（DDS），它是近年來迅速發展起來的一種新的頻率合成方法，它將先進的數字處理理論與方法引入信號合成領域，通過控制相位變化速度來直接產生各種不同頻率信號。DDS的基本原理如圖5.10所示。

圖5.10 DDS的基本原理

與傳統的頻率合成技術相比，DDS具有以下特殊優點：

（1）頻率分辨率高，頻點數多。

（2）頻率轉換快。

（3）相位連續。

（4）信號相干。

（5）相位噪聲小。

（6）便于實現復雜方式的信號調制。

（7）微處理器接口，控制容易，穩定可靠。

（8）大規模集成，體積小，功耗低，重量輕。

2. 間接合成技術

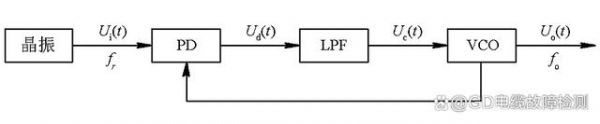

圖5.11給出了鎖相環的基本原理框圖。

圖5.11 鎖相環的基本原理框圖

基本鎖相環是個閉環相位負反饋環路，由鑒相器（PD）、低通濾波器（LPF）及壓控振蕩器（VCO）三大部分組成。

（1）鑒相器（PD，又稱相位比較器）。

（2）低通濾波器（LPF）。

（3）壓控振蕩器（VCO）。

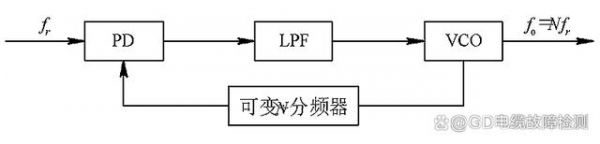

將基本鎖相環的結構稍加變化，在反饋回路中加入分頻比N可變的分頻器，就可得到頻率合成器中經常使用的鎖相環，其原理如圖5.12所示。

圖5.12 倍頻式鎖相環原理圖

當鎖相環鎖定時，鑒相器PD兩輸入端信號的頻率差為零，即

從而有

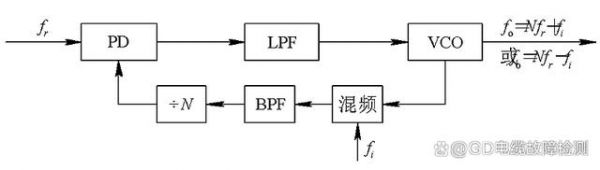

除倍頻式鎖相環外，還有混頻式鎖相環（如圖5.13所示）等形式，在此不作詳述。

圖5.13 混頻式鎖相環

5.3.4 高頻信號發生器的主要性能指標

其主要性能指標如下：

（1）頻率范圍： 100 kHz~30 MHz，共分八個波段。

（2）頻率刻度誤差： ±1%。

（3）輸出電壓： 0~1 V（有效值）。

（4）輸出阻抗： 40 Ω（0~1 V輸出孔）、8 Ω（0~0.1 V輸出孔）。

（5）電壓表刻度誤差： ±5%（載波為1 MHz，1 V電壓時）。

（6）內調制信號頻率：400 Hz、1000 Hz，誤差為±5%。

（7）外調制信號頻率： 50 Hz~8 kHz。

（8）調幅范圍：當m＜60%時，誤差為±5%； 當m＞60%時，誤差為±10%。

（9）諧波電平： ＜25 dBc。
